Спутниковая антенна (тарелка) является ключевым элементом системы спутниковой связи, обеспечивающей прием и передачу сигналов. Рассмотрим принцип работы и основные компоненты этой системы.
Содержание
Основные компоненты спутниковой системы
- Параболическая антенна ("тарелка")
- Конвертер (LNB)
- Ресивер (спутниковый приемник)
- Кабель передачи сигнала
- Спутник на геостационарной орбите
Принцип работы системы
| Этап | Описание |
| 1. Передача сигнала | Спутник транслирует сигналы с орбиты |
| 2. Фокусировка | Параболическая антенна собирает и фокусирует сигнал |
| 3. Преобразование | Конвертер понижает частоту сигнала |
| 4. Обработка | Ресивер декодирует и преобразует сигнал |
Детализация работы антенны

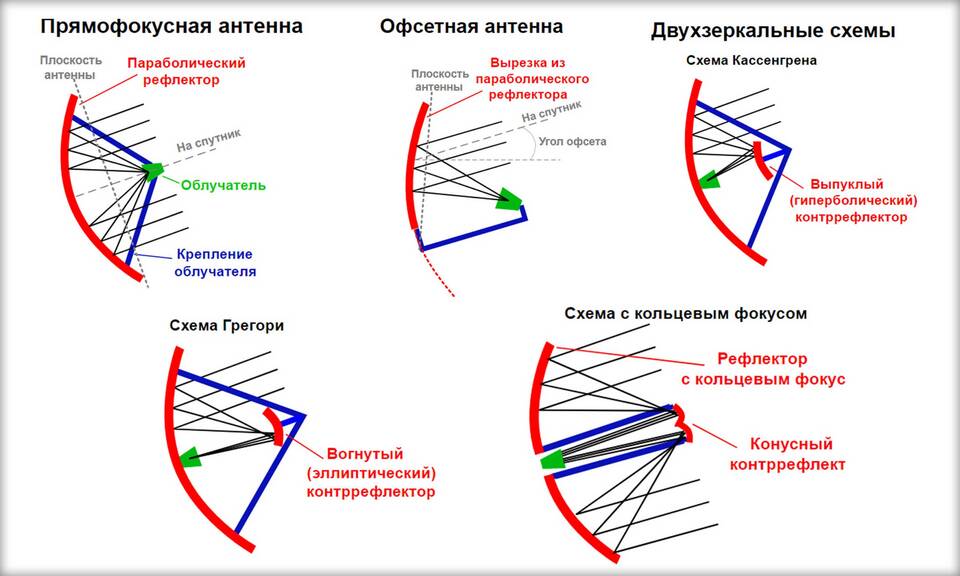

Параболическая конструкция
Антенна имеет форму параболоида вращения, что позволяет:
- Концентрировать слабые сигналы в фокусной точке
- Обеспечивать высокий коэффициент усиления
- Минимизировать помехи от земных источников
Конвертер (LNB)
- Принимает сфокусированный сигнал
- Понижает частоту с GHz до MHz
- Усиливает полученный сигнал
- Передает по кабелю к ресиверу
Технические характеристики
| Параметр | Значение |
| Диаметр антенны | 0,6-3,0 м (зависит от региона) |
| Рабочая частота | C-band (3,7-4,2 GHz), Ku-band (10,7-12,75 GHz) |
| Поляризация | Линейная (H/V) или круговая (L/R) |
Факторы, влияющие на качество сигнала
- Точность настройки (азимут и угол места)
- Погодные условия (дождь, снег)
- Физические препятствия (деревья, здания)
- Качество компонентов системы
Процесс установки и настройки
- Определение положения спутника
- Монтаж кронштейна и антенны
- Предварительная ориентация антенны
- Точная настройка по уровню сигнала
- Фиксация положения и кабельное подключение
Современные технологии
- Многофокусные антенны для нескольких спутников
- Мультифиды для одновременного приема с разных позиций
- Автоматические системы позиционирования
- Гибридные антенны для спутникового и эфирного ТВ
Спутниковая антенна представляет собой сложную техническую систему, преобразующую электромагнитные волны в сигналы, понятные телевизионному оборудованию. Правильная установка и настройка всех компонентов обеспечивает стабильный прием спутниковых трансляций.
